profiel-buizen

Celsius® profiel-buizen

Onze innovatieve Celsius®-reeks combineert bewezen prestaties met de volledige betrouwbaarheid van een echt warm afgewerkt buis profiel volgens EN 10210.

Celsius® biedt sterkere, lichtere, meer kosteneffectieve en esthetisch aantrekkelijke structuren om aan de meest veeleisende en uitdagende toepassingen te voldoen en deze te overtreffen. Verkrijgbaar in een breed assortiment ronde, vierkante, rechthoekige en elliptische buis profielen. De sterkte en lasbaarheid van Celsius® betekenen dat het gebruikt kan worden voor alle structurele en mechanische toepassingen, inclusief kolommen met meerdere verdiepingen, ruimteframes, tralieliggers en frames voor machines & trailers.

Het Celsius®-gamma wordt uitsluitend gemaakt van genormaliseerd, fijnkorrelig staal en is volledig spanningsarm met uniforme mechanische eigenschappen en een verbeterde lasbaarheid dankzij een lage koolstofequivalentwaarde (CEV), terwijl het gecontroleerde siliciumgehalte zorgt voor een goede verzinkbaarheid. Naast de populaire S355NH kwaliteit, produceren wij ook Celsius® volledig genormaliseerde warm afgewerkte buis profielen in hoogsterkte staal S420NH en S460NH om de voordelen van Celsius® in een nieuw tijdperk van lichtgewicht, duurzame structuren te brengen.

We bieden Celsius® ook aan in een weerbestendige variant voor ultieme duurzaamheid in duurzame, onderhoudsarme structuren en in specifieke kwaliteiten die vereist zijn voor offshore structuren.

Brochure downloaden

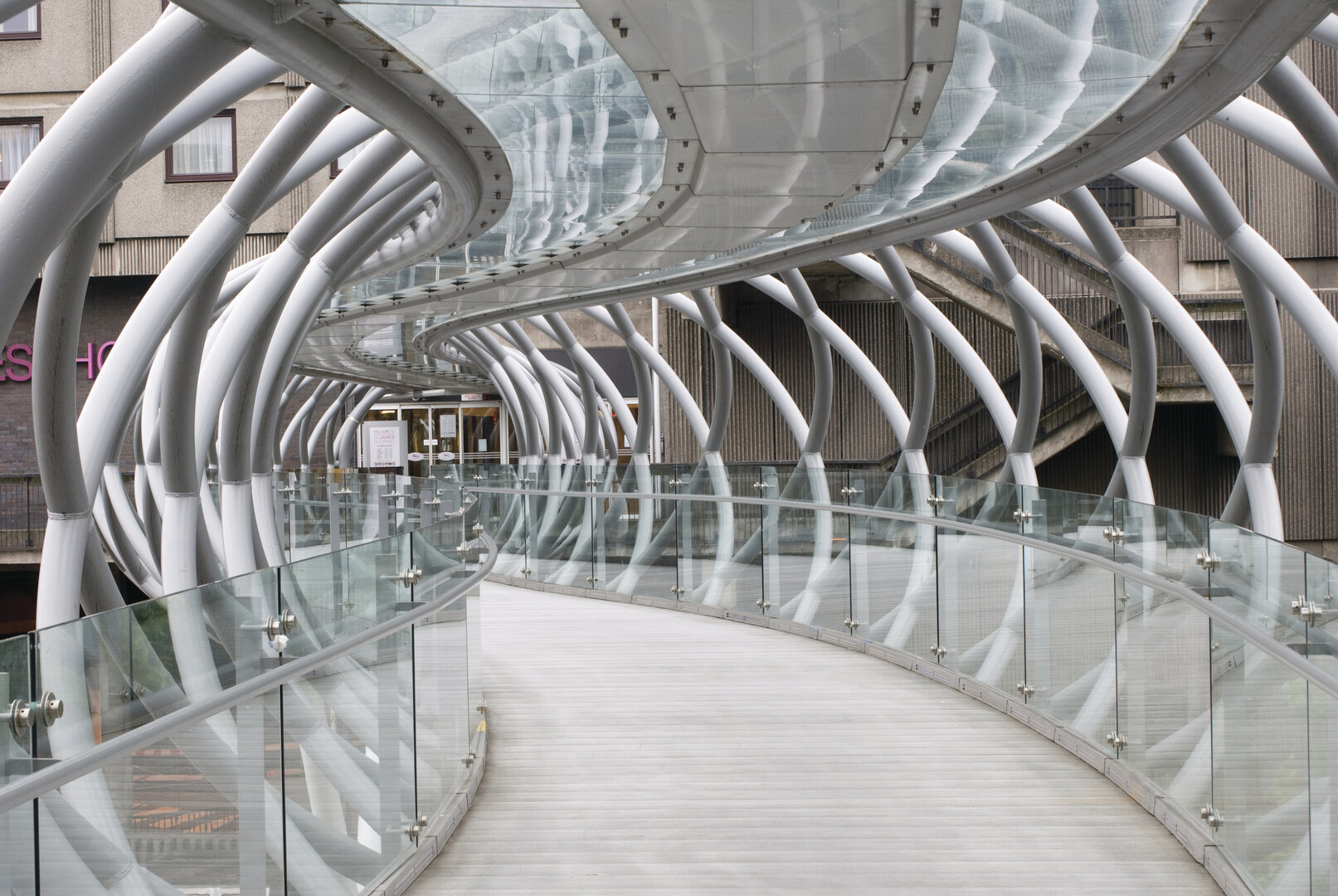

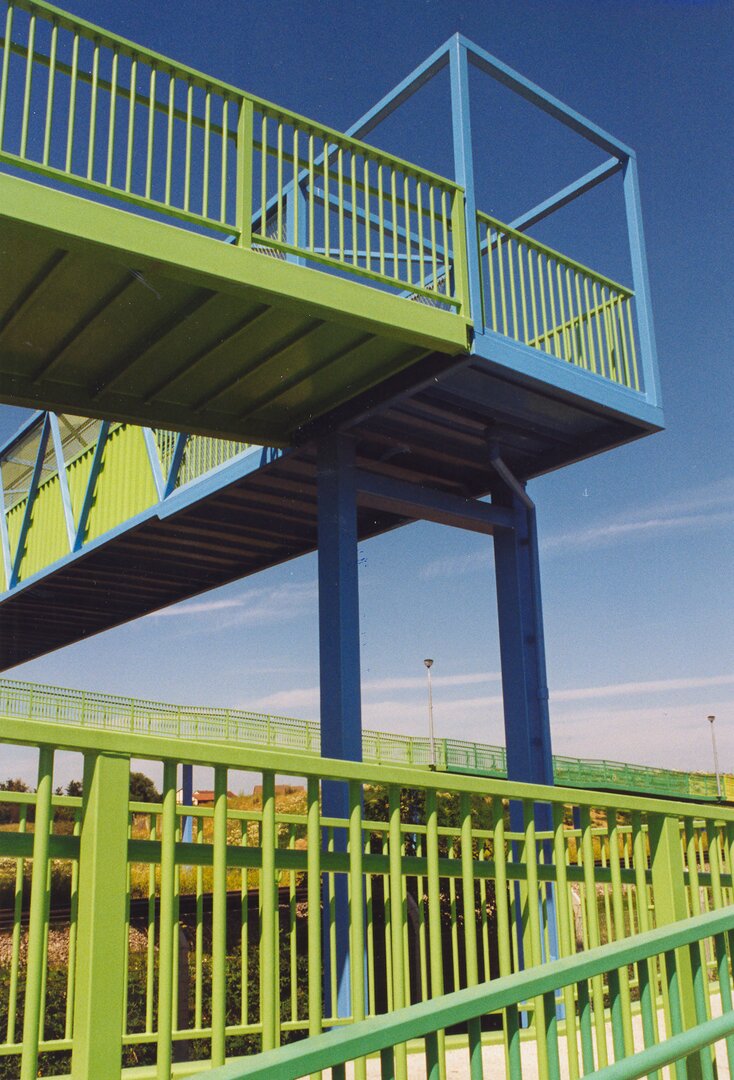

Tata Steel structural hollow sections in construction

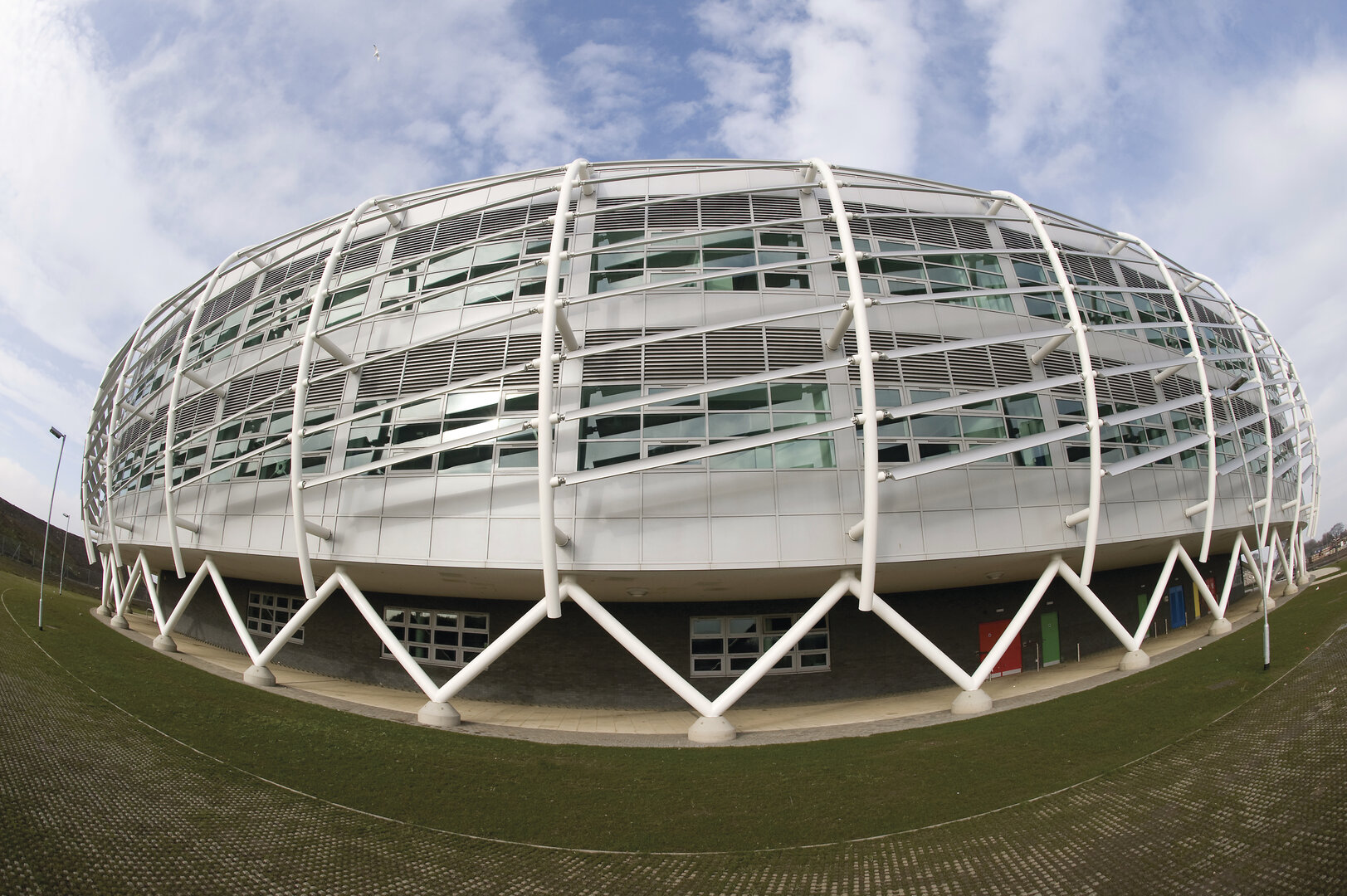

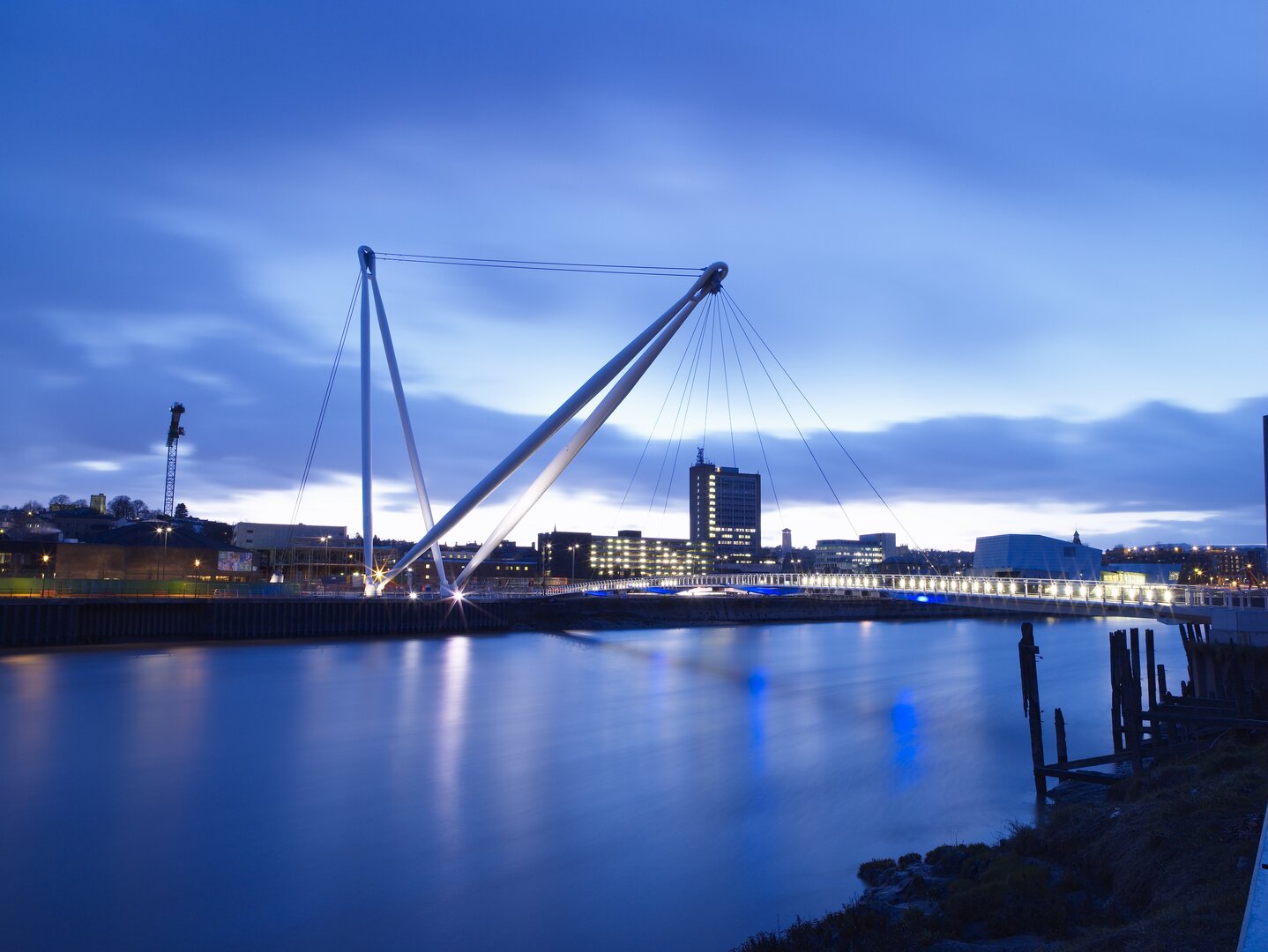

Tata Steel structural hollow sections in construction
Tata Steel structural hollow sections in construction

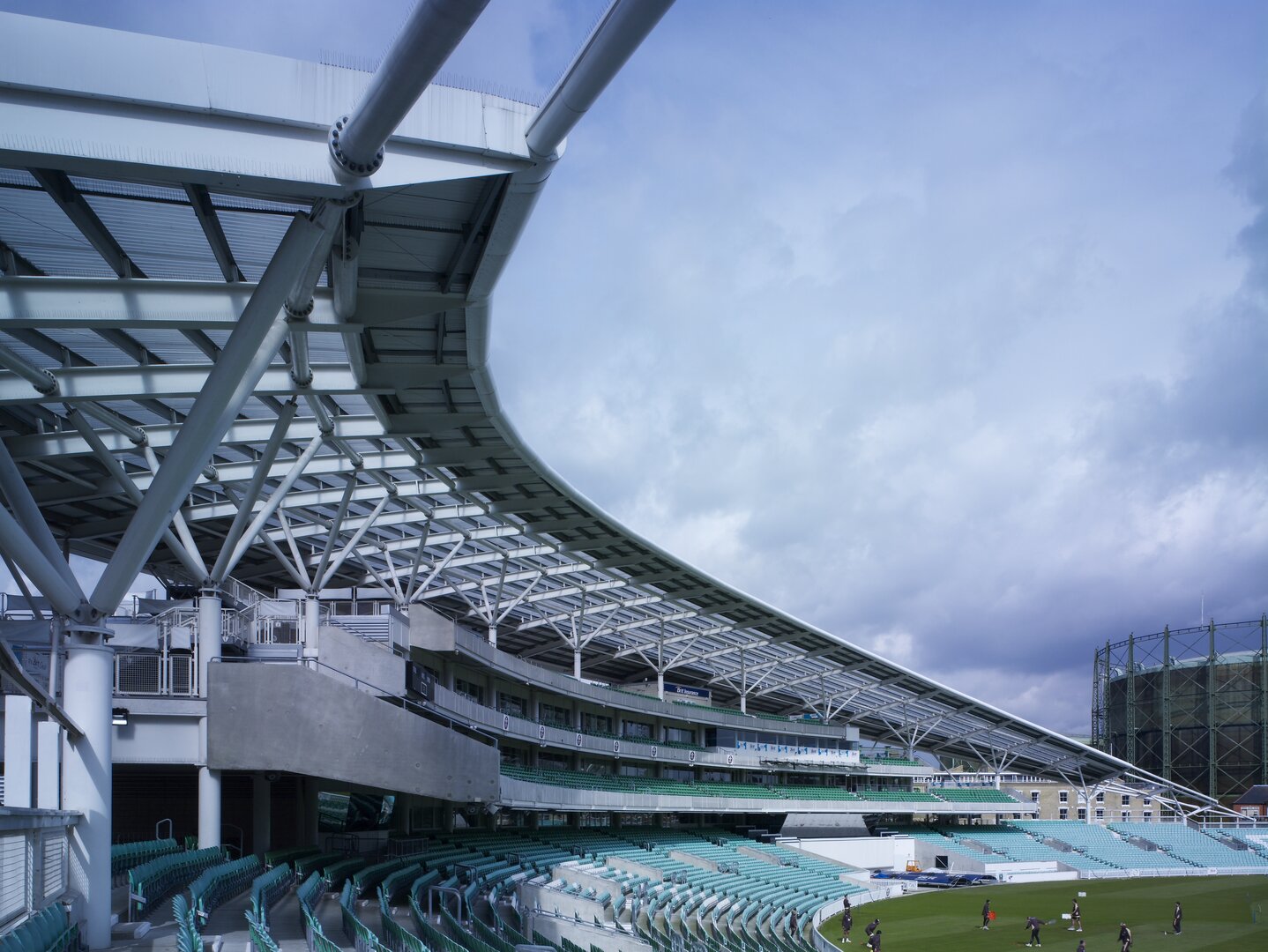

Tata Steel structural hollow sections in construction
Product specificatie

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S355NH

Celsius S355NH
Specificatie informatie Celsius 355

NL-ConstructionEngineering-Product-Tubes-Celsius-S355NH Key features

Belangrijkste kenmerken
  • Volledig genormaliseerde buis profielen voor constructiedoeleinden, conform EN 10210:S355NH
  • Genormaliseerd fijnkorrelig staal, dus vrij van inwendige spanningen en met een minimale sterkte van 355N/mm2 waardoor de hoogste fabricagefactoren mogelijk zijn en bespaard kan worden op materiaalkosten en lichtere constructies
  • Wordt genormaliseerd geleverd en voldoet aan zowel de "NH" als de "J2H" classificaties
  • Beschikbaar in een breed gamma afmetingen van vierkante (40 x 40 x 3.2mm tot 400 x 400 x 16mm) rechthoekige (50 x 30 x 3.2mm tot 500 x 300 x 16mm), elliptische (300 x 150 x 8mm tot 500 x 250 x 16mm) en ronde (42.4 x 3.2mm tot 508 x 16mm) buis doorsneden

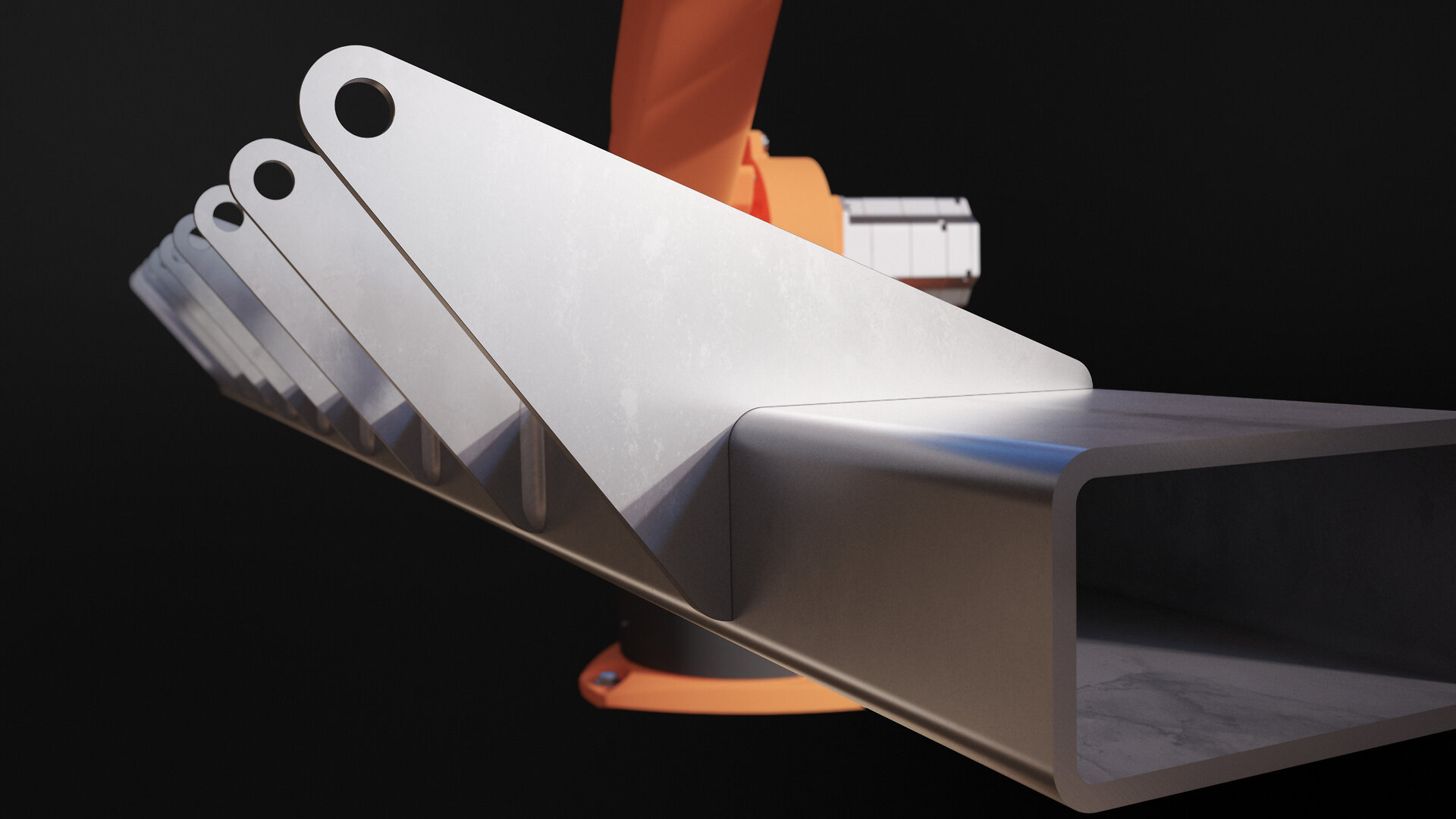

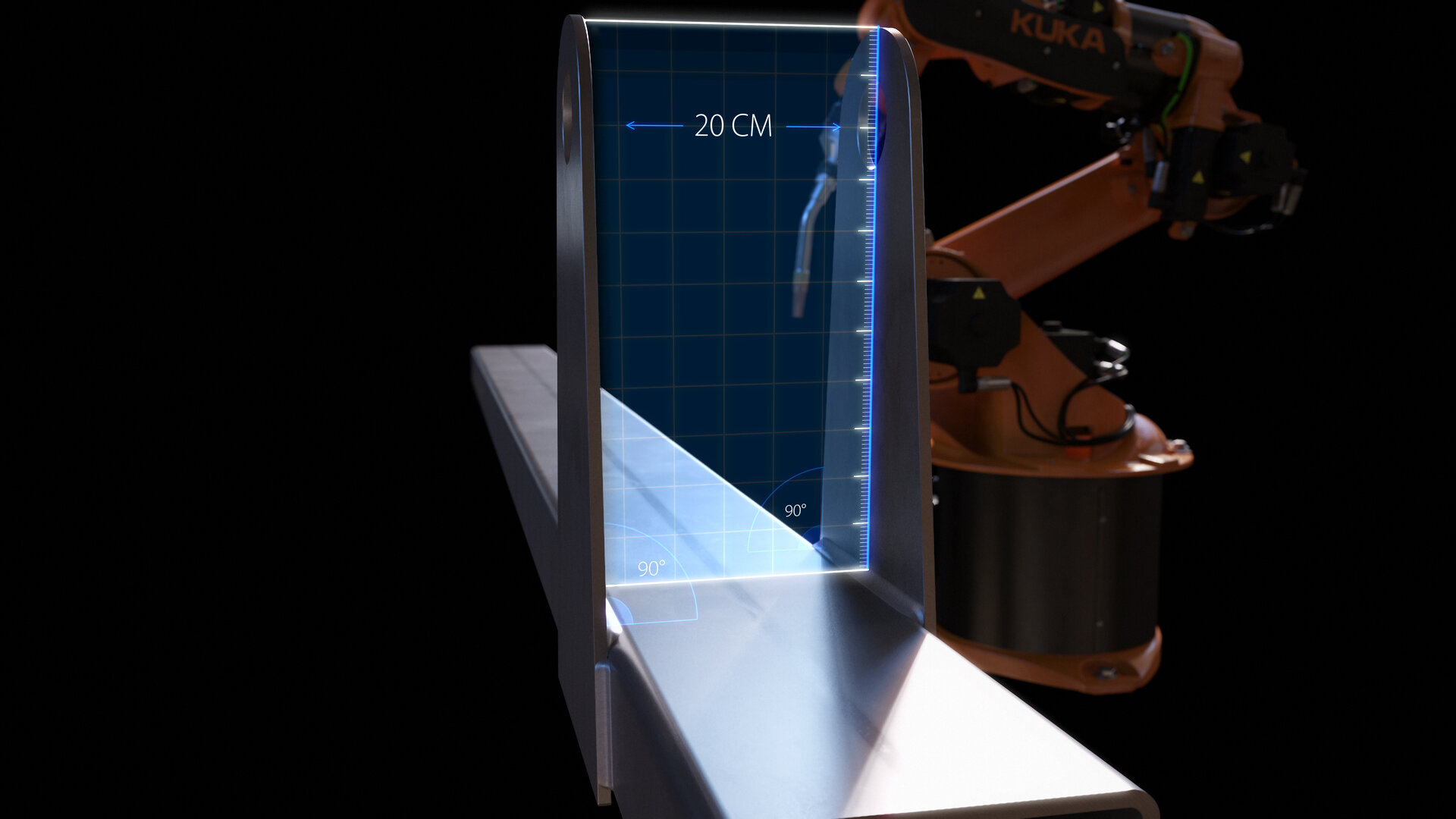

  • Nauwkeurige hoekradii (<2T) die de norm overschrijden  beter dan de norm- waardoor het product esthetischer oogt en het risico van brosse breuk, dat bij sommige koudgevormde producten voorkomt, wordt vermeden

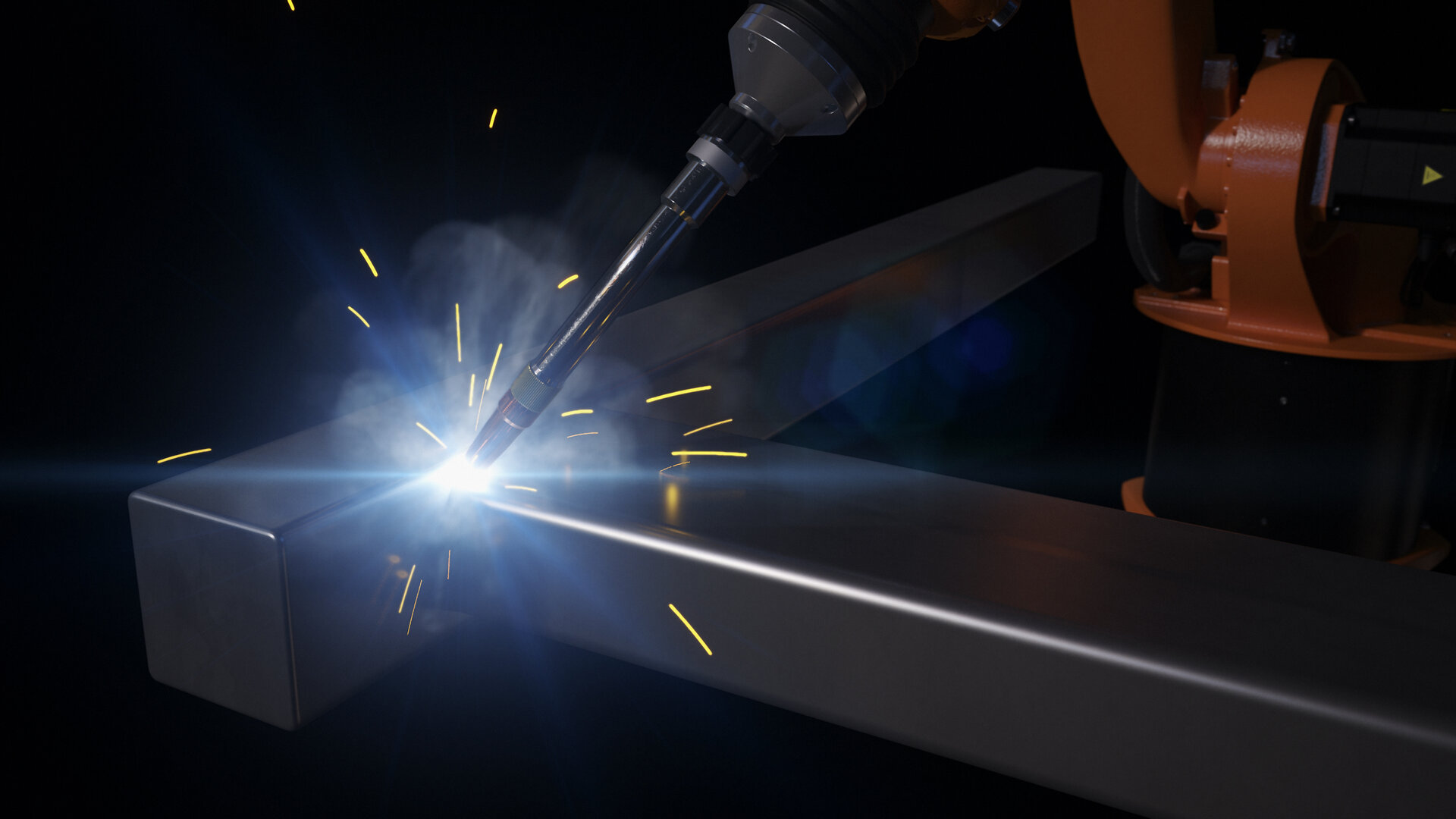

  • Uitstekende maatvastheid, hoge vervormbaarheid, geschikt voor verzinken en, omdat het staal volledig is gekalmeerd, uitstekende lasbaarheid volledig gekalmeerd staal is uitstekend lasbaar
  • Voldoet volledig aan de CE-markering en is gecertificeerd als geschikt voor alle constructietoepassingen; ondervangt de ontwerprisico's die verbonden zijn aan andere soorten buis profielen
  • Gecertificeerd als geschikt voor mechanische toepassingen, in het bijzonder die met cyclische belasting
  • Geschikt voor toepassingen bij lage temperaturen (40J @ -20°C)
  • Batch-getest om de eigenschappen van het specifieke geleverde materiaal te verkrijgen; volledige testcertificatie meegeleverd
  • Duidelijk gemerkt als Celsius® S355NH, en geleverd met een 3.1 testcertificaat voor de zekerheid van traceerbaarheid van de partij
  • Volledige technische ondersteuning beschikbaar
  • Uitstekende beschikbaarheid van voorraad via de voorraad houdende buizen handel

NL-ConstructionEngineering-Product-Tubes-Celsius-S355NH Mechanical Properties

Mechanische kenmerken

Hoogsterkte warm afgewerkte buis profielen geschikt voor alle bouw en mechanische toepassingen. Celsius® 355 is geschikt voor alle interne en externe toepassingen volgens BS5950-1:2000, EN1993 en BS5400.

Celsius® 355 buis profielen worden geleverd met een minimale vloeigrens van 355 N/mm2 en voldoen volledig aan de Europese norm voor warm afgewerkte buis profielen, EN10210:S355NH.

Rekgrens;ReHmin N/mm2; Treksterkte;
RmN/mm2		 Rek % min
L0;= 5,65 √S0
specimen		 specimen Slagsterkte
10mm x 10mm		 Koolstofequivalent
(CEV) max
T ≤ 16mm T > 16mm 3mm < T ≤ 100mm T ºC J
355 345 470-630 22 -20 40 0.43

Chemische samenstelling % van de massa

C max Si max Mn P max S max Nb max V ma Al total min Ti max Cr max Ni max Mo max Cu max N max
0.20 0.50 0.90
1.65		 0.035 0.030 0.050 0.12 0.020 0.03 0.30 0.50 0.10 0.35 0.020

Celsius® 355 wordt vervaardigd uit volledig gekalmeerd staal - essentieel voor de vervormbaarheid en lasbaarheid.

Inspectie en testen

Celsius® buis profielen EN10210:S355NH zijn onderworpen aan specifieke inspectie en beproevingen en worden geleverd met een inspectiecertificaat type 3.1 volgens EN10204.

NL-Construction-Product-Tubes-Celsius-Dimensional tolerancesTSUK

Dimensionale toleranties

Maattoleranties EN10210: Deel 2

Celsius buizen zijn vervaardigd volgens de toleranties zoals omschreven in EN 10210: Deel 2. Nauwkeuriger toleranties zijn op aanvraag beschikbaar en indien u specifieke toleranties nodig heeft die verder gaan dan deze, neem dan contact met ons op.

  Rond/Elliptisch Vierkant/Rechthoekig
Buitenafmeting (D B en H) Rond ±1% met een min van ±0.5mm en max van ±10mm Elliptische ±1% met een min van ±0.5mm (De toegestane tolerantie

is tweemaal de waarde voor H<250) ±1% met een min van ±0.5mm

Dikte (T) -10%

 Opmerking: positieve afwijking beperkt door massatolerantie -10%

Opmerking: Positieve afwijking beperkt door massatolerantie
Haaksheid van zijkant - 90 graden ±1 graad
Uitwendig hoekprofiel -

2T max op elke hoek*
(EN10210 heeft 3T max)
Concaaf/Convex (x) - – ±1% van de zijde, onafhankelijk gemeten van de tolerantie op de buitenafmeting
Torsie (V)

Elliptisch: 2mm plus 0,5mm/m max

(De toegestane tolerantie is tweemaal de waarde voor H<250)

2mm plus 0,5mm/m max

De doorsnede wordt op een vlak oppervlak geplaatst met één uiteinde

vlak gehouden. Aan het andere uiteinde wordt het hoogteverschil van

van de twee onderste hoeken genomen
Massa (M) ±6% op afzonderlijke lengtes

±6% op afzonderlijke lengtes
Rechtheid

Maximaal 0,2% van de totale lengte & 3mm over elke 1m lengte

Elliptische vormen: De toegestane tolerantie is tweemaal de waarde voor H<250

Maximaal 0,2% van de totale lengte & 3mm over elke 1m lengte
Lengte +150mm/-0mm +150mm/-0mm
Onrondheid (O)

Cirkelvormig 2% voor holle profielen met een diameter/dikte-verhouding verhouding niet meer dan 100

 -

*Tenzij anders aangegeven

NL-ConstructionEngineering-Product-Tubes-Celsius S355NH Dimensions

Afmetingen

Celsius S355NH is leverbaar in het matenbereik aangegeven in de tabellen, minimum bestelhoeveelheden kunnen van toepassing zijn. Tussenliggende maten kunnen ook beschikbaar zijn. Voor meer informatie of specifieke verzoeken kunt u contact met ons opnemen.

Celsius S355NH is verkrijgbaar in standaard lengtes van 6,0 m tot 14,5 m voor maten tot 100/100 of 120/80 en tot 15,3 m voor alle andere maten.

Ronde buisprofielen (CHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16 17.5
42.4
48.3
60.3
76.1
88.9
114.3
139.7
168.3
193.7
219.1
244.5
273.0
323.9
355.6
406.4
457.0
508.0



Vierkante buisprofielen (SHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16 17.5
40/40
50/50
60/60
70/70
80/80
90/90
100/100
120/120
140/140
150/150
160/160
180/180
200/200
250/250
300/300
350/350
400/400



Rechthoekige buisprofielen (RHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16 17.5
50/30
60/40
80/40
90/50
100/50
100/60
120/60
120/80
150/100
160/80
200/100
200/120
200/150
250/100
250/150
300/100
300/200
350/150
350/250
400/200
400/300
450/250
500/200
500/300

NL-ConstructionEngineering-Product-Tubes-Celsius-S355NH CE Marking

CE-markering

Celsius S355NH wordt geproduceerd en CE gemarkeerd volgens EN 10210-1&2:2006 kwaliteit S355NH.

Alle Celsius producten worden vervaardigd onder Factory Production Control condities en deze FPC certificering is op aanvraag beschikbaar. De volledige prestatieverklaring declaration of performance voor al onze Celsius-producten kan worden gedownload van ons DoP-downloadcentrum.



EN-ConstructionEngineering-Product-Tubes-Celsius-All grades Design support

Free design support

Our team of dedicated engineers are on-hand to support engineers to make the most of our range of Celsius fully normalized hollow sections.
Email us on technicalmarketing@tatasteeleurope.com or phone on +44 (0)1536 404561 to speak to the team.

We also provide a number of free tools to make your specification of Celsius hollow sections as simple as possible:

  • Celsius design app - for quick and easy sizing of hollow sections (iOS and Android)
  • The Blue Book – the definitive guide to designing across our full range, including all sectional properties
  • Welded Joints calculation software
  • Firesoft for designing concrete-filled, fire-resistant columns
  • BIM Objects – available to download from our innovative BIM DNA Profiler

If you have any questions or for further information click here to contact us.

EN-Construction-Book a CPD

Book a CPD

We offer a range of face to face and online CPDs aimed at Engineers and Architects

These free seminars can be booked at any time between 9am and 5pm. Our online webinars can all be delivered via Skype for Business and Teams, but we can consider other platforms if this will not work for your practice.

Below outline the CPDs we have available - Book yours today

  • Decarbonising your structural hollow section designs
  • Essentials of Structural Hollow Sections
  • Welded Joints in Tubular Steelwork - Eurocode 3 Part 1-8
  • Concrete Filled Hollow Sections - Composite Design – Eurocode 4
  • Composite Floor Deck in Construction
  • Structural Roof Deck in Construction
  • Specifying metal clad envelope systems in accordance with ADB2 of the building regulations and the value of large scale system testing
  • RIBA 2030 climate challenge: How steel building envelope solutions contribute
  • Pre-finished steel standing seam systems for roof & wall cladding
  • CDM regulations 2015 and their impact on steel building envelope specification.
  • Steel building envelope systems for non-domestic buildings
  • Steel for roof and wall cladding

Book your CPD today

RIBA Approved CPD tata steel
CPD Tata Steel











NL-Construction-Product-Celsius hot finished hollow sections - Celsius S420NH

Celsius S420NH
Specificatie informatie Celsius S420NH

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S420NH | Key features

Belangrijkste kenmerken

  • Volledig genormaliseerde buis profielen, die voldoen aan EN 10210:S420NH

  • Staal met hoge sterkte waardoor tot 17% gewicht bespaard kan worden in bepaalde toepassingen

  • Genormaliseerd fijnkorrelig staal, dus vrij van inwendige spanningen en met een minimale sterkte van 420N/mm2, waardoor de hoogste fabricagefactoren mogelijk zijn en bespaard kan worden op materiaalkosten en lichtere constructies

  • Beschikbaar in een breed maatbereik van ronde (42,4 x 3,2 mm tot 508 x 16 mm) vierkante (40 x 40 x 3,2 mm tot 400 x 400 x 16 mm) rechthoekige (50 x 30 x 3,2 mm tot 500 x 300 x 16 mm) buis profielen

  • Nauwkeurige hoekradii (<2T) beter dan de norm voorschrijft - waardoor het product esthetischer oogt terwijl het risico op brosse breuk, dat bij sommige koudgevormde producten voorkomt, wordt vermeden

  • Uitstekende maatvastheid, hoge vervormbaarheid, geschikt voor verzinken en, omdat het staal volledig is gekalmeerd, uitstekende lasbaarheid

  • Voldoet volledig aan de CE-markering en is gecertificeerd als geschikt voor alle constructietoepassingen; ondervangt de ontwerprisico's die verbonden zijn aan andere soorten buis profielen

  • Gecertificeerd als geschikt voor mechanische toepassingen, in het bijzonder die met cyclische belasting

  • Geschikt voor toepassingen bij lage temperaturen (40J @ -20°C)

  • Batch-getest om de eigenschappen van het specifieke geleverde materiaal te verkrijgen; volledige testcertificatie meegeleverd

  • Duidelijk gemerkt als Celsius® S420NH, en geleverd met een 3.1 testcertificaat voor de zekerheid van traceerbaarheid van de partij

  • Volledige technische ondersteuning beschikbaar

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S420NH | Mechanical properties

Mechanische kenmerken

Hoogsterkte warm afgewerkte  buis profielen geschikt voor alle bouw en mechanische toepassingen. Celsius® S420 is geschikt voor alle interne en externe toepassingen volgens BS5950-1:2000, EN1993 en BS5400.

Celsius® S420 buis profielen worden geleverd met een minimale vloeigrens van 420 N/mm2 en voldoen volledig aan de Europese norm voor warm afgewerkte buis profielen, EN10210:S355NH.

Streckgrenze
ReH min N/mm2;		 Zugfestigkeit
Rm N/mm2		 Bruchdehnung %
min		 Kerbschlagarbeit
10mm x 10mm		 Kohlenstoffäquivalent
% (CEV) max
T ≤ 16mm ≤ 65mm T ºC J
420 520-680 19 -20 40 0.45

Chemische samenstelling % van de massa

C max Si max Mn P max S max Nb max V ma Al total min Ti max Cr max Ni max Mo max Cu max N max
0.20 0.60 1.00
1.70		 0.035 0.030 0.050 0.20 0.020 0.03 0.30 0.80 0.10 0.70 0.025

Celsius 420 wordt vervaardigd van volledig gekalmeerd staal - van cruciaal belang voor de vervormbaarheid en lasbaarheid.

NL-Construction-Product-Tubes-Celsius-Dimensional tolerancesTSUK

Dimensionale toleranties

Maattoleranties EN10210: Deel 2

Celsius buizen zijn vervaardigd volgens de toleranties zoals omschreven in EN 10210: Deel 2. Nauwkeuriger toleranties zijn op aanvraag beschikbaar en indien u specifieke toleranties nodig heeft die verder gaan dan deze, neem dan contact met ons op.

  Rond/Elliptisch Vierkant/Rechthoekig
Buitenafmeting (D B en H) Rond ±1% met een min van ±0.5mm en max van ±10mm Elliptische ±1% met een min van ±0.5mm (De toegestane tolerantie

is tweemaal de waarde voor H<250) ±1% met een min van ±0.5mm

Dikte (T) -10%

 Opmerking: positieve afwijking beperkt door massatolerantie -10%

Opmerking: Positieve afwijking beperkt door massatolerantie
Haaksheid van zijkant - 90 graden ±1 graad
Uitwendig hoekprofiel -

2T max op elke hoek*
(EN10210 heeft 3T max)
Concaaf/Convex (x) - – ±1% van de zijde, onafhankelijk gemeten van de tolerantie op de buitenafmeting
Torsie (V)

Elliptisch: 2mm plus 0,5mm/m max

(De toegestane tolerantie is tweemaal de waarde voor H<250)

2mm plus 0,5mm/m max

De doorsnede wordt op een vlak oppervlak geplaatst met één uiteinde

vlak gehouden. Aan het andere uiteinde wordt het hoogteverschil van

van de twee onderste hoeken genomen
Massa (M) ±6% op afzonderlijke lengtes

±6% op afzonderlijke lengtes
Rechtheid

Maximaal 0,2% van de totale lengte & 3mm over elke 1m lengte

Elliptische vormen: De toegestane tolerantie is tweemaal de waarde voor H<250

Maximaal 0,2% van de totale lengte & 3mm over elke 1m lengte
Lengte +150mm/-0mm +150mm/-0mm
Onrondheid (O)

Cirkelvormig 2% voor holle profielen met een diameter/dikte-verhouding verhouding niet meer dan 100

 -

*Tenzij anders aangegeven

EN-Construction-Product-Celsius hot finished hollow sections - Celsius S420NH | Dimensions

Afmetingen

Celsius S420NH is leverbaar in het matenbereik aangegeven in de tabellen, minimum bestelhoeveelheden kunnen van toepassing zijn. Tussenliggende maten kunnen ook beschikbaar zijn. Voor meer informatie of specifieke verzoeken kunt u contact met ons opnemen.

Celsius S420NH is verkrijgbaar in standaard lengtes van 6,0 m tot 14,5 m voor maten tot 100/100 of 120/80 en tot 15,3 m voor alle andere maten.

Ronde buisprofielen (CHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16
42.4
48.3
60.3
76.1
88.9
114.3
139.7
168.3
193.7
219.1
244.5
273.0
323.9
355.6
406.4
457.0
508.0



Vierkante buisprofielen (SHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16
40/40
50/50
60/60
70/70
80/80
90/90
100/100
120/120
140/140
150/150
160/160
180/180
200/200
250/250
300/300
350/350
400/400



Rechthoekige buisprofielen (RHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16
50/30
60/40
80/40
90/50
100/50
100/60
120/60
120/80
150/100
160/80
200/100
200/120
200/150
250/100
250/150
300/100
300/200
350/150
350/250
400/200
400/300
450/250
500/200
500/300

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S420NH | Free design support

Gratis ontwerpondersteuning

Ons team van toegewijde specialisten  staat klaar om u te ondersteunen om het beste uit ons assortiment Celsius volledig genormaliseerde buis profielen te halen. Gebruik de live chat, email ons op technicalmarketing@tatasteeleurope.com of bel ons op +44 (0)1536 404561 om met het team te spreken.

Wij bieden ook een aantal gratis hulpmiddelen aan om uw specificatie van Celsius-profielen zo eenvoudig mogelijk te maken:

  • Celsius ontwerp app - voor het snel en eenvoudig dimensioneren van buis profielen (iOS en Android)
  • The Blue Book – de gids voor het ontwerpen gebruikmakend  van ons volledige assortiment
  • Berekeningssoftware voor gelaste verbindingen
  • Firesoft voor het ontwerpen van met beton gevulde, brandwerende kolommen
  • BIM-objecten – beschikbaar om te downloaden van onze innovatieve BIM DNA Profiler

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S460NH

Celsius S460NH
Specificatie informatie Celsius S460NH

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S460NH | Key features

Belangrijkste kenmerken

  • Volledig genormaliseerde buis profielen, die voldoen aan EN 10210:S460NH

  • Staal met hoge sterkte, waardoor minstens 20% gewicht kan worden bespaard en de koolstofvoetafdruk kleiner is in vergelijking met een S460-profiel, bij gebruik in toepassingen met beperkte sterkte

  • Genormaliseerd fijnkorrelig staal, dus vrij van inwendige spanningen en met een minimale sterkte van 460N/mm2, waardoor de hoogste fabricagefactoren mogelijk zijn en bespaard kan worden op materiaalkosten en lichtere constructies

  • Beschikbaar in een breed gamma afmetingen van vierkante (40 x 40 x 3.2mm tot 400 x 400 x 16mm) rechthoekige (50 x 30 x 3.2mm tot 500 x 300 x 16mm) buis profielen

  • Nauwkeurige hoekradii (<2T) beter dan de norm - waardoor het product esthetischer oogt en het risico op brosse breuk, dat bij sommige koudgevormde producten voorkomt, wordt vermeden

  • Uitstekende maatvastheid, hoge vervormbaarheid, geschikt voor verzinken en, omdat het staal volledig is gekalmeerd, uitstekende lasbaarheid

  • Voldoet volledig aan de CE-markering en is gecertificeerd als geschikt voor alle constructietoepassingen; ondervangt de ontwerprisico's die verbonden zijn aan andere buis profielen

  • Gecertificeerd als geschikt voor mechanische toepassingen, in het bijzonder die met cyclische belasting

  • Geschikt voor toepassingen bij lage temperaturen (40J @ -20°C)

  • Batch-getest om de eigenschappen van het specifieke geleverde materiaal te verkrijgen; volledige testcertificatie meegeleverd

  • Duidelijk gemerkt als Celsius® S460NH, en geleverd met een 3.1 testcertificaat voor de zekerheid van traceerbaarheid van de partij

  • Volledige technische ondersteuning beschikbaar

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S460NH | Mechanical properties

Mechanische kenmerken

Hoogsterkte warm afgewerkte buis profielen geschikt voor alle bouw en mechanische toepassingen. Celsius® 460 is geschikt voor alle interne en externe toepassingen volgens BS5950-1:2000, EN1993 en BS5400.

Celsius® 460 profielen worden geleverd met een minimale vloeigrens van 460 N/mm2 en voldoen volledig aan de Europese norm voor warm afgewerkte buis profielen, EN10210:S460NH.

Streckgrenze
ReH min N/mm2;		 Zugfestigkeit
Rm N/mm2		 Bruchdehnung %
min		 Kerbschlagarbeit
10mm x 10mm		 Kohlenstoffäquivalent
% (CEV) max
T ≤ 16mm 3mm < T ≤ 100mm T ºC J
460 540-720 17 -40 27 0.45

Chemische samenstelling % van de massa

C max Si max Mn P max S max Nb max V ma Al total min Ti max Cr max Ni max Mo max Cu max N max
0.22 0.60 1.70 0.035 0.030 0.050 0.20 0.020 0.03 0.30 0.80 0.10 0.70 0.025

Celsius 460 wordt vervaardigd uit volledig gekalmeerd staal - van cruciaal belang voor de vervormbaarheid en lasbaarheid.

Inspectie en testen

Celsius buis profielen EN10210:S460NH zijn onderworpen aan specifieke inspectie en testen en worden geleverd met een inspectiecertificaat type 3.1 volgens EN10204.

NL-Construction-Product-Tubes-Celsius-Dimensional tolerancesTSUK

Dimensionale toleranties

Maattoleranties EN10210: Deel 2

Celsius buizen zijn vervaardigd volgens de toleranties zoals omschreven in EN 10210: Deel 2. Nauwkeuriger toleranties zijn op aanvraag beschikbaar en indien u specifieke toleranties nodig heeft die verder gaan dan deze, neem dan contact met ons op.

  Rond/Elliptisch Vierkant/Rechthoekig
Buitenafmeting (D B en H) Rond ±1% met een min van ±0.5mm en max van ±10mm Elliptische ±1% met een min van ±0.5mm (De toegestane tolerantie

is tweemaal de waarde voor H<250) ±1% met een min van ±0.5mm

Dikte (T) -10%

 Opmerking: positieve afwijking beperkt door massatolerantie -10%

Opmerking: Positieve afwijking beperkt door massatolerantie
Haaksheid van zijkant - 90 graden ±1 graad
Uitwendig hoekprofiel -

2T max op elke hoek*
(EN10210 heeft 3T max)
Concaaf/Convex (x) - – ±1% van de zijde, onafhankelijk gemeten van de tolerantie op de buitenafmeting
Torsie (V)

Elliptisch: 2mm plus 0,5mm/m max

(De toegestane tolerantie is tweemaal de waarde voor H<250)

2mm plus 0,5mm/m max

De doorsnede wordt op een vlak oppervlak geplaatst met één uiteinde

vlak gehouden. Aan het andere uiteinde wordt het hoogteverschil van

van de twee onderste hoeken genomen
Massa (M) ±6% op afzonderlijke lengtes

±6% op afzonderlijke lengtes
Rechtheid

Maximaal 0,2% van de totale lengte & 3mm over elke 1m lengte

Elliptische vormen: De toegestane tolerantie is tweemaal de waarde voor H<250

Maximaal 0,2% van de totale lengte & 3mm over elke 1m lengte
Lengte +150mm/-0mm +150mm/-0mm
Onrondheid (O)

Cirkelvormig 2% voor holle profielen met een diameter/dikte-verhouding verhouding niet meer dan 100

 -

*Tenzij anders aangegeven

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S460NH | Dimensions

Afmetingen

Celsius S460NH is leverbaar in het matenbereik dat in de tabellen is aangegeven; minimale bestelhoeveelheden kunnen van toepassing zijn. Tussenliggende maten kunnen ook beschikbaar zijn. Voor meer informatie of specifieke verzoeken kunt u contact met ons opnemen.

Celsius S460NH is verkrijgbaar in standaardlengtes van 6,0 m tot 14,5 m voor maten tot 100/100 of 120/80 en tot 15,3 m voor alle andere maten.

Ronde buisprofielen (CHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16
40/40
50/50
60/60
70/70
80/80
90/90
100/100
150/150
160/160
180/180
200/200
250/250
300/300
350/350
400/400



Vierkante buisprofielen (SHS)
mm 3.2 3.6 4 5 6.3 8 10 12.5 16
50/30
60/40
80/40
90/50
100/50
100/60
120/60
120/80
200/100
200/120
200/150
250/100
250/150
300/100
300/200
350/250
400/200
400/300
450/250
500/200
500/300



Rechthoekige buisprofielen (RHS)
mm 5.0 6.3 8.0 10.0 12.5 16.0
219.1
244.5
273.0
323.0
355.6
406.4
457.0
508.0

NL-Construction-Product-Celsius hot finished hollow sections - Celsius S460NH | Free design support

Gratis ontwerpondersteuning

Ons team van toegewijde specialisten  staat klaar om u te ondersteunen om het beste uit ons assortiment Celsius volledig genormaliseerde buis profielen te halen. Gebruik de live chat, email ons op technicalmarketing@tatasteeleurope.com of bel ons op +44 (0)1536 404561 om met het team te spreken.

Wij bieden ook een aantal gratis hulpmiddelen aan om uw specificatie van Celsius-profielen zo eenvoudig mogelijk te maken:

  • Celsius ontwerp app - voor het snel en eenvoudig dimensioneren van buis profielen (iOS en Android)
  • The Blue Book – de gids voor het ontwerpen gebruikmakend  van ons volledige assortiment
  • Berekeningssoftware voor gelaste verbindingen
  • Firesoft voor het ontwerpen van met beton gevulde, brandwerende kolommen
  • BIM-objecten – beschikbaar om te downloaden van onze innovatieve BIM DNA Profiler
Verwante producten
Verwante producten
